Раздел проектной документации «Электроснабжение и электроосвещение» (ЭОМ) — один из ключевых при строительстве или реконструкции зданий и сооружений. Он включает в себя расчёты нагрузок, выбор схем электроснабжения, распределительных устройств, кабельных линий, а также проектирование внутреннего и наружного освещения. Компания, специализирующаяся на анализе строительных норм и проектных решений, подготовила подробный обзор: электроснабжение и электроосвещение — от требований ПУЭ до практических рекомендаций по разработке раздела.

Что такое раздел ЭОМ и зачем он нужен

ЭОМ — это часть проектной документации (в соответствии с Постановлением Правительства РФ № 87 «О составе разделов проектной документации»), которая описывает все решения по электроснабжению и освещению объекта. Разрабатывается на стадии «Проектная документация» (П) и «Рабочая документация» (Р).

Задачи раздела ЭОМ:

  • 🔌 Определение расчётных электрических нагрузок (мощность трансформаторов, кабелей, автоматов).
  • ⚡ Выбор схемы электроснабжения (радиальная, магистральная, смешанная).
  • 🏠 Проектирование внутреннего освещения (рабочее, аварийное, эвакуационное).
  • 🌳 Проектирование наружного освещения (территория, фасады).
  • 🛡️ Расчёт заземления и молниезащиты.
  • 📊 Учёт электроэнергии (узлы учёта).

Без правильно разработанного раздела ЭОМ невозможно получить разрешение на строительство или ввод объекта в эксплуатацию. Кроме того, ошибки в электроснабжении приводят к авариям, пожарам и поражению электрическим током.

Состав раздела ЭОМ по Постановлению № 87

Согласно действующим нормам, раздел ЭОМ должен включать следующие подразделы (в текстовой и графической части).

Таблица: состав раздела ЭОМ

Часть Содержание
Текстовая часть Характеристика источников электроснабжения; категории надёжности; расчёт нагрузок; выбор схемы; обоснование резервирования; требования к заземлению и молниезащите; мероприятия по энергосбережению; сведения об учёте электроэнергии.

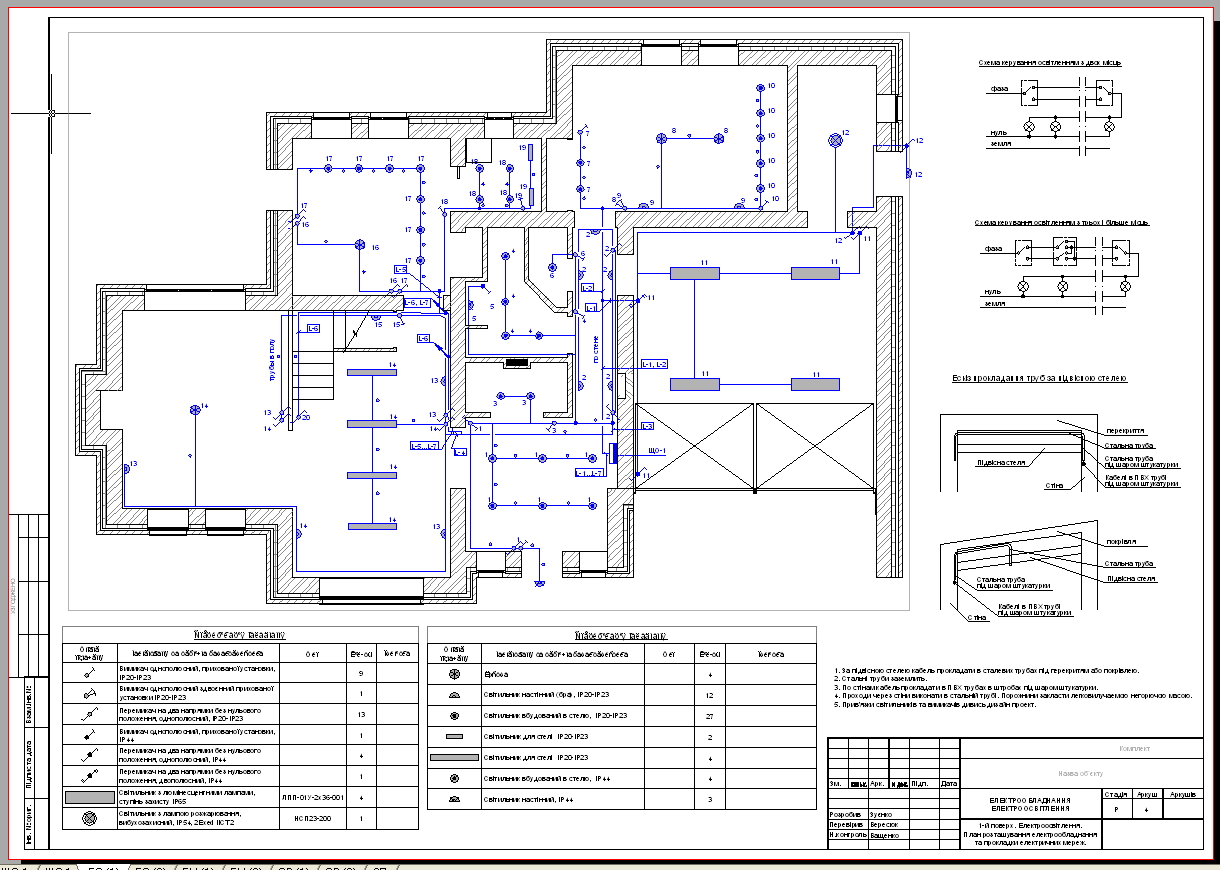

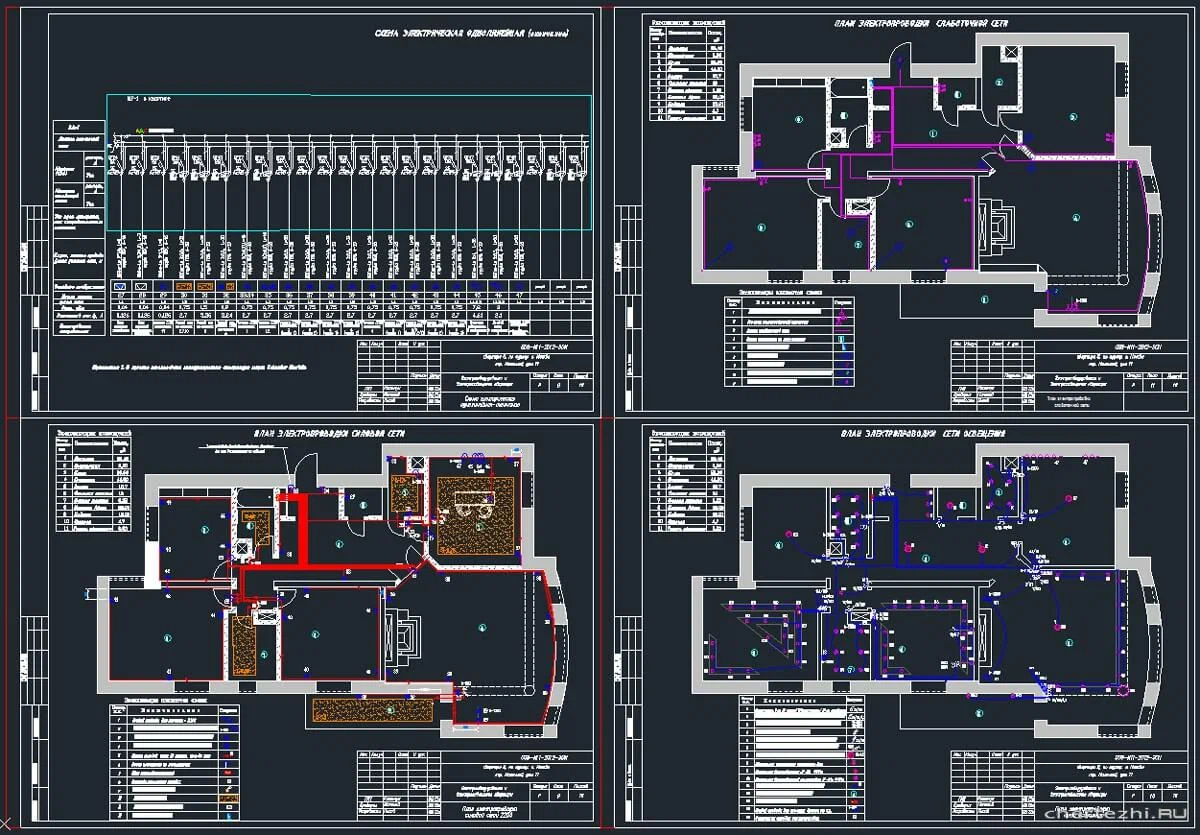

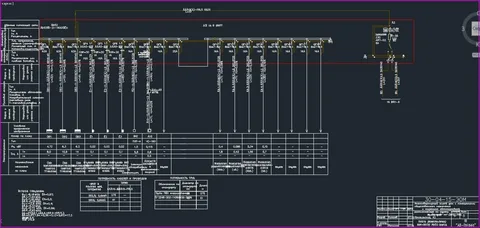

Графическая часть Принципиальная схема электроснабжения (до 1000 В и выше); план сетей освещения (с привязкой светильников, розеток, щитков); план заземления; схема молниезащиты; план наружного освещения.

Для сложных объектов (заводы, ТП, РП) также требуются структурные схемы, совмещённые с планами трасс кабелей.

Нормативная база для проектирования ЭОМ

Проектирование электроснабжения и электроосвещения регламентируется несколькими основными документами.

  • 📜 ПУЭ (Правила устройства электроустановок), издание 7. Главный документ — требования к электроустановкам до и выше 1000 В.
  • 📜 СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий». Нормы для внутренних сетей.
  • 📜 СП 52.13330.2016 «Естественное и искусственное освещение» (актуализированная версия СНиП 23-05-95). Требования к освещённости помещений (люкс).
  • 📜 ГОСТ Р 50571 (МЭК 60364). Электроустановки зданий — международные стандарты, адаптированные в РФ.
  • 📜 СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Также учитываются требования Ростехнадзора, пожарной безопасности (№123-ФЗ), энергоэффективности (№261-ФЗ).

Основные этапы проектирования ЭОМ

Процесс создания раздела ЭОМ можно разбить на несколько последовательных шагов.

  1. Сбор исходных данных. План здания с расстановкой оборудования (технологические требования), мощность каждого потребителя, категория надёжности электроснабжения (I, II, III).
  2. Расчёт электрических нагрузок. Методом коэффициента спроса или удельной нагрузки на единицу площади. Результат — расчётная мощность (кВт, кВА).
  3. Выбор схемы электроснабжения. Радиальная (каждый потребитель отдельным кабелем), магистральная (один кабель питает несколько щитков) или смешанная. Учёт резервирования (ввод от двух ТП для I категории).
  4. Выбор основного оборудования. Трансформаторы (ТП, КТП), вводно-распределительные устройства (ВРУ, ГРЩ), распределительные щитки (ЩР, ЩО), кабели (ВВГнг-LS, NYM), автоматы (АВВ, Schneider, IEK).
  5. Расчёт токов короткого замыкания (КЗ). Для проверки автоматов на отключающую способность и термическую стойкость кабелей.
  6. Проектирование освещения (внутреннего и наружного). Расчёт освещённости (программа DIALux, Light-in-Night). Выбор светильников (LED панели, трековые, уличные).
  7. Расчёт заземления и молниезащиты. Заземляющие контуры, система уравнивания потенциалов (СУП).
  8. Оформление чертежей и спецификаций. Планы сетей, схемы принципиальные, однолинейные.

«Самый частый просчёт при проектировании ЭОМ — занижение расчётной мощности. Заказчик потом добавляет оборудование (кондиционеры, станки), и автоматы начинают выбивать. Совет: закладывайте запас 20-30% от расчётной нагрузки, особенно для производственных объектов.» — главный инженер проектной организации.

Категории надёжности электроснабжения

Согласно ПУЭ, все электроприёмники делятся на 3 категории по надёжности.

Таблица: категории надёжности электроснабжения

Категория Требования к электроснабжению Примеры потребителей

I категория (особо ответственные)Два независимых ввода (от разных ТП). Допустим перерыв только на время автоматического ввода резерва (АВР).Противопожарные системы (АПС, дымоудаление), операционные, серверные, подъёмники для пожарных.II категорияДва независимых ввода (или один, но с возможностью ручного переключения на резерв). Допустим перерыв до 2 часов.Больницы (нехирургические корпуса), магазины, офисные здания, жилые дома (лифты).

III категорияОдин ввод. Допустим перерыв до 1 суток на ремонт.Бытовые розетки, освещение подвалов, неответственные производства.

Разработчик ЭОМ обязан распределить нагрузки по категориям и выбрать соответствующую схему питания.

Особенности проектирования электроосвещения

Электроосвещение (внутреннее и наружное) должно обеспечивать нормированную освещённость (люкс) и экономичность.

Основные требования:

  • 💡 Внутреннее освещение. Расчёт по методу коэффициента использования светового потока. Нормы по СП 52.13330: для офисов — 300-500 лк, для коридоров — 75-100 лк, для производственных цехов — 200-300 лк (в зависимости от разряда работ).
  • 💡 Аварийное освещение. Эвакуационное (на путях выхода) — не менее 0,5 лк. Резервное (для продолжения работы) — 10% от рабочего.
  • 💡 Наружное освещение. Территории, проезды, фасады. Используются светодиодные светильники с датчиками освещённости и движения.
  • 💡 Управление освещением. Выключатели, диммеры, системы «умный дом», релейные модули (ШУО).

Современные требования по энергоэффективности (261-ФЗ) предписывают использовать LED-светильники с высокой светоотдачей (≥100 лм/Вт).

Система заземления и молниезащита

Заземление и молниезащита — обязательные подразделы ЭОМ.

  • ⛓️ Заземление. Выбор системы TN-C-S (наиболее распространена для жилых/офисных зданий) или TN-S (раздельный PEN). Расчёт контура заземления (сопротивление не более 4 Ом для 380/220В).
  • ⛓️ СУП (система уравнивания потенциалов). Объединяет металлические части здания, трубы, арматуру. Основная (в ВРУ) и дополнительная (в ванных комнатах).
  • ⚡ Молниезащита (МЗ). Категория по СО 153-34.21.122-2003. Для зданий высотой более 20 м, общественных, производственных (с пожароопасными зонами). Используются молниеприёмные сетки на крыше, токоотводы, заземлители.

На чертежах ЭОМ показывают контуры заземления, магистрали заземления (главная заземляющая шина — ГЗШ).

Частые ошибки при разработке раздела ЭОМ

По данным экспертизы, наиболее частые нарушения в разделах ЭОМ следующие.

  • ❌ Неправильное определение категории надёжности. Например, для противопожарных систем ошибочно ставят III категорию (нарушение 123-ФЗ).
  • ❌ Занижение сечения кабелей. Расчётный ток выше допустимого для кабеля — нагрев, пожар.
  • ❌ Отсутствие расчёта токов КЗ. Автоматы могут не отключиться при коротком замыкании.
  • ❌ Не учтена система уравнивания потенциалов в ванных. Это обязательное требование ПУЭ (п. 1.7.82).
  • ❌ Несоответствие освещённости нормам. Неправильный расчёт DIALux, низкая освещённость в рабочих зонах.

Избежать этих ошибок поможет привлечение опытного проектировщика и проверка экспертизой (негосударственной или государственной).

Ответы на частые вопросы

❓ Чем отличается ЭОМ от ЭС (электроснабжение) и ЭО (электроосвещение)? ЭОМ — это объединённый раздел (электроснабжение + электроосвещение). В некоторых проектах их разделяют, но по 87-му постановлению допускается и так, и так.

❓ Какую программу использовать для расчёта нагрузок? Excel с формулами (ручной расчёт) или специализированные: «Электрик», «LoadCalc», «RastrWin».

❓ Нужен ли раздел ЭОМ для частного дома? Для получения разрешения на строительство (ИЖС) формально не требуется, но для подключения к электросетям (ТУ) потребуется однолинейная схема и проект внутреннего электрооборудования.

❓ Кто может разрабатывать раздел ЭОМ? Организации или ИП с допуском СРО к проектированию (если объект не относится к особо опасным). Для ИЖС — может и сам владелец, но лучше заказать у электрика.

❓ Какие марки кабелей чаще используют для внутренних сетей? ВВГнг-LS (негорючий, с низким дымообразованием) — для жилых/общественных зданий. NYM — для сухих помещений. ВБШвнг — бронированный, для прокладки в земле.

Раздел «Электроснабжение и электроосвещение» (ЭОМ) — это фундамент безопасности и функциональности любого здания. Правильный расчёт нагрузок, выбор категорий надёжности, грамотное проектирование освещения и заземления — залог долговечной и безаварийной работы электрооборудования. Доверяйте разработку раздела квалифицированным проектировщикам с опытом и СРО. Помните, что ошибки в электрике могут привести к пожарам и травмам. Инвестируйте в качественный проект — и ваше здание будет освещено и обеспечено энергией надолго.
