Чиллеры: полное руководство по видам, принципу работы и выбору оборудования для охлаждения

Чиллеры — это холодильная машина (промышленная или полупромышленная), предназначенная для охлаждения жидкости (воды или незамерзающих растворов — этиленгликоль, пропиленгликоль), которая затем циркулирует в системах кондиционирования, вентиляции, технологического оборудования. В отличие от бытовых сплит-систем, чиллеры используются для обслуживания больших площадей (торговых центров, офисных зданий, производственных цехов) или для охлаждения промышленных аппаратов (литьевых машин, лазеров, станков ЧПУ). Компания, специализирующаяся на анализе климатического и промышленного оборудования, подготовила подробный обзор: чиллеры — виды (с воздушным или водяным охлаждением), принцип работы, критерии выбора и лучшие бренды.

Что такое чиллер и как он работает

Чиллер — это холодильная установка, которая отводит тепло от охлаждаемой жидкости и передаёт его в окружающую среду (атмосферу или воду). Основные компоненты чиллера: компрессор, конденсатор, испаритель, терморегулирующий вентиль (ТРВ) и насос (внутренний контур).

Принцип работы чиллера (парожидкостной цикл):

1. Компрессор сжимает пары хладагента (чаще всего фреон R410A, R134a, R407C), повышая его давление и температуру.
2. Горячий газ поступает в конденсатор, где охлаждается атмосферным воздухом (вентилятором) или водой (градирня), конденсируясь в жидкость.
3. Жидкий хладагент проходит через ТРВ, где его давление резко падает, и он охлаждается.
4. Холодная жидкость попадает в испаритель, где забирает тепло от воды (или гликолевого раствора), которая циркулирует в контуре пользователя (фанкойлы, приточные установки, технологическое оборудование).
5. Хладагент испаряется, возвращаясь в компрессор. Цикл повторяется.

Охлаждённая вода (гликоль) подаётся насосом в систему. Температура на выходе из чиллера обычно +5…+15°C (для кондиционирования) или -10…-20°C (для промышленных процессов).

«Чиллер — это «сердце» системы центрального кондиционирования здания. Если вы планируете охлаждать офис или коттедж с помощью фанкойлов, без чиллера не обойтись. Главное — правильно рассчитать мощность, иначе оборудование будет работать в неэффективном режиме.» — инженер-проектировщик систем вентиляции.

Виды чиллеров: классификация по типу охлаждения конденсатора

Самый важный классификационный признак — способ отвода тепла от конденсатора.

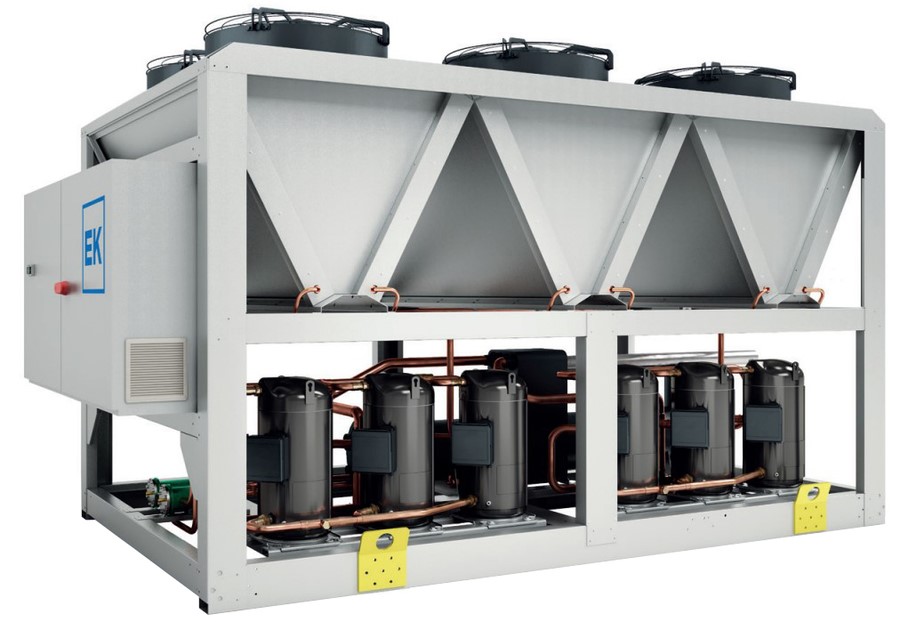

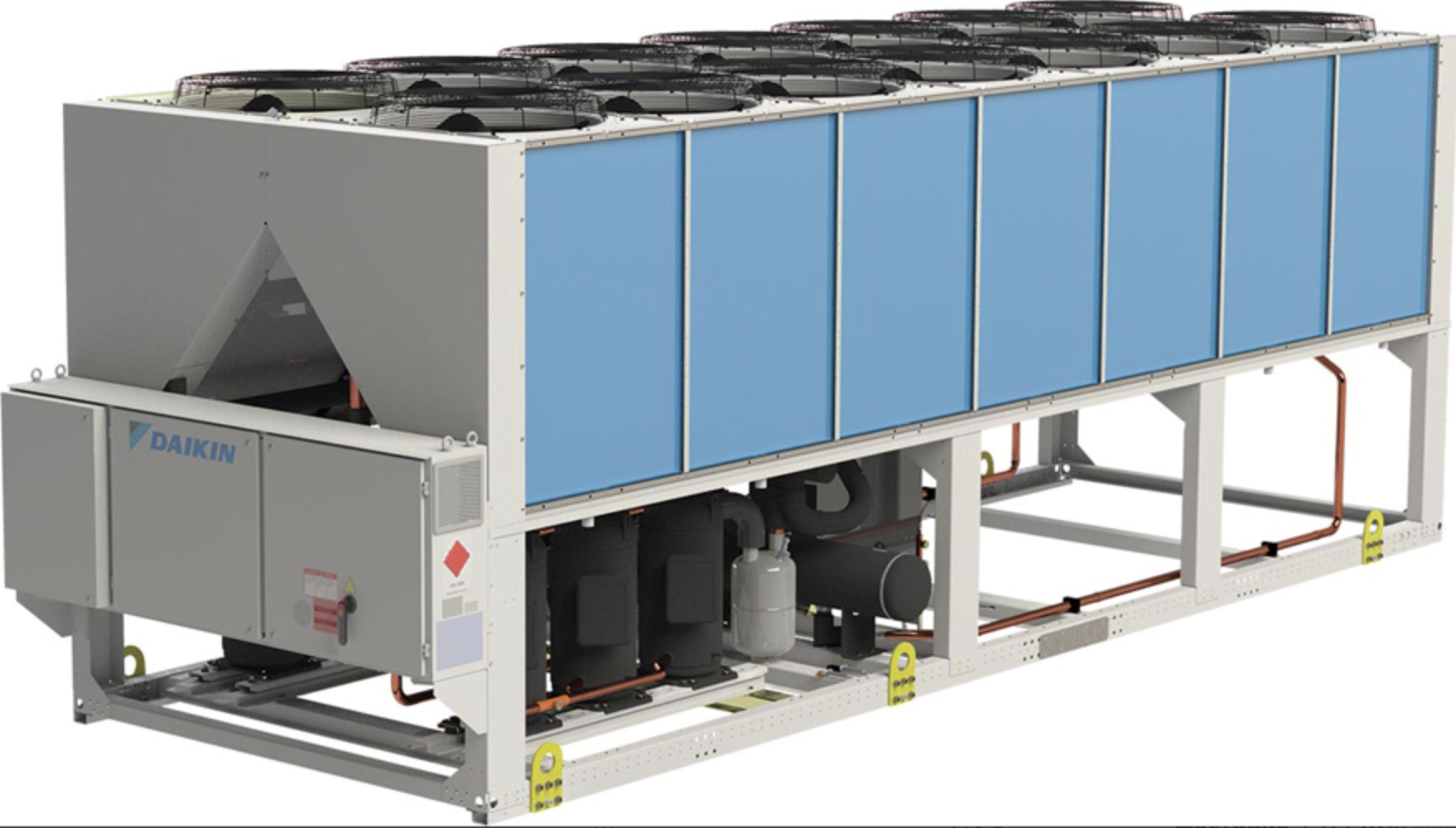

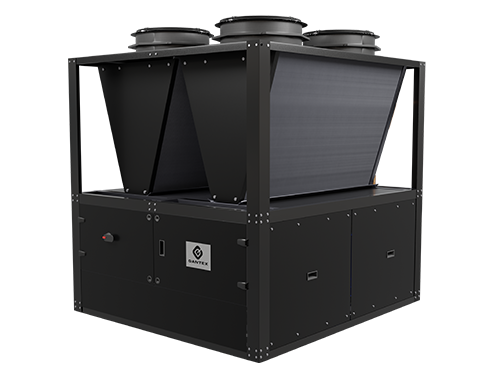

1. Чиллеры с воздушным охлаждением

Конденсатор обдувается потоком воздуха от осевых вентиляторов. Устанавливаются на улице (на крыше, на земле). Преимущества: не нужна градирня (система водоснабжения), более низкая стоимость монтажа. Недостатки: зависимость от температуры наружного воздуха (эффективность падает в жару), шум от вентиляторов.

Подвиды: моноблочные (все компоненты в одном корпусе) и с выносным конденсатором (компрессорно-испарительный блок в помещении, конденсатор на улице — тише для внутренних помещений).

2. Чиллеры с водяным охлаждением

Конденсатор охлаждается водой из градирни (охладительной башни) или центральной водопроводной сети. Устанавливаются внутри здания (в подвале, техпомещении). Преимущества: компактность, тихая работа, высокая энергоэффективность (особенно при использовании градирни). Недостатки: необходимость подвода воды, высокая стоимость монтажа (градирня, насосы).

3. Абсорбционные чиллеры

Не используют компрессор; тепло поглощается химическим раствором (бромистый литий + вода). Работают от тепловой энергии (пар, горячая вода, солнечные коллекторы). Применяются там, где есть дешёвое тепло (например, на ТЭЦ), но их КПД невысок, а цена огромна.

Таблица: сравнение типов чиллеров

Параметр	Воздушное охлаждение	Водяное охлаждение
Место установки	На улице (крыша, земля)	В помещении (подвал, техэтаж)
Требования к коммуникациям	Только электричество	Электричество + вода (градирня)
Уровень шума	Высокий (до 75 дБ)	Низкий (50-60 дБ)
Энергоэффективность (COP)	3,0-4,0 (зависит от температуры воздуха)	4,5-6,0 (стабильна)
Стоимость оборудования	Средняя (от 200 000 ₽)	Высокая (от 500 000 ₽ + градирня)

✔️ Для частных домов и небольших офисов (до 500 м²) чаще выбирают чиллеры с воздушным охлаждением. Для крупных ТЦ и заводов — с водяным.

Другие классификации чиллеров

Кроме типа охлаждения, чиллеры различаются по следующим параметрам.

• ❄️ По типу компрессора:
  • Поршневые (бюджетные, для небольших мощностей до 100 кВт).
  • Винтовые (надёжные, для мощностей 100-1500 кВт).
  • Центробежные (турбокомпрессоры, для мощностей >500 кВт).
  • Спиральные (Scroll) — тихие, для малых мощностей (до 30 кВт).
• ❄️ По типу испарителя:
  • Кожухотрубный (для больших систем).
  • Пластинчатый (компактный, для малых мощностей).
• ❄️ По наличию рекуперации тепла. Чиллеры с функцией «тепловой насос» (или чиллеры с рекуперацией) могут работать и на обогрев (зимой), забирая тепло из окружающей среды и отдавая его в систему отопления.
• ❄️ По типу хладагента. R410A (современный, высокое давление), R134a (низкое давление), R32 (экологичный, легковоспламеняющийся).

Как выбрать чиллер: критерии и расчёт мощности

Ошибка при выборе чиллера приведёт или к недостатку холода (в помещении жарко) или к перерасходу электроэнергии (чиллер будет работать неполную нагрузку).

1. Рассчитайте требуемую холодопроизводительность (Q, кВт). Для систем кондиционирования зданий используют упрощённую формулу: Q = S (площадь, м²) × q (удельная мощность, 70-120 Вт/м²). Для офисов q=80-100 Вт/м², для складов 50-70 Вт/м². Для технологических нужд (охлаждение станка) — по паспорту оборудования.
2. Учтите запас по мощности 15-20%. На случай аномальной жары или будущего расширения.
3. Выберите тип охлаждения. Водяное — если есть доступ к воде и вы цените тишину. Воздушное — если нет возможности выделить помещение под чиллер.
4. Определитесь с типом компрессора. Для малых мощностей до 30 кВт — спиральный или поршневой. Для больших — винтовой.
5. Уточните рабочую температуру воды на выходе. Для систем кондиционирования +7…+12°C. Для промышленных процессов может потребоваться -10°C (тогда нужен гликолевый контур).
6. Проверьте уровень шума. Для чиллеров, устанавливаемых рядом с окнами, важен шум не более 55-60 дБ (на расстоянии 10 м).
7. Энергоэффективность (COP и EER). COP (коэффициент преобразования) для охлаждения должен быть не ниже 3,0. Лучшие модели имеют COP 4,5-5,0. Чем выше COP, тем меньше расход электроэнергии.

Для точного расчёта лучше пригласить специалиста (инжиниринговую компанию), который учтёт теплопоступления от солнца, оборудования, людей.

Популярные производители чиллеров и цены

На рынке представлены бренды из Европы, Китая, России.

Таблица: бренды и ориентировочные цены (2026 год, чиллер 30-50 кВт)

DaikinЯпонияСпиральный600 000 – 1 000 000

Бренд	Страна	Тип (воздушное охлаждение)	Цена (руб.)
Trane	США	Винтовой/спиральный	800 000 – 1 500 000
Carrier	США	Спиральный	700 000 – 1 200 000
Climaveneta	Италия	Винтовой	900 000 – 1 800 000	ДЭН (Китай) (DEN)	Китай	Спиральный/поршневой	300 000 – 600 000

Китайские чиллеры (ДЭН, Нео, Рефком) дешевле, но у них меньше ресурс (5-7 лет против 15-20 у европейских), выше шум и ниже COP (2,8-3,2).

Монтаж и обслуживание чиллеров

Установка чиллера — сложный процесс, требующий привлечения лицензированной организации.

Этапы монтажа:

• 🛠️ Подготовка места (фундамент, виброизоляция). Для наружных чиллеров — бетонная площадка с дренажем.
• 🛠️ Разводка трубопроводов (для воды/гликоля) с теплоизоляцией, установка насосной станции.
• 🛠️ Подключение к электросети (380В, мощность от 20 до 200 кВт) — отдельный автомат, кабель.
• 🛠️ Заправка фреоном (если чиллер поставляется без заправки).
• 🛠️ Пусконаладка и программирование контроллера.

Обслуживание чиллера включает:

• 🧼 Чистку конденсатора (воздушного) от пыли и пуха (раз в 3-6 месяцев).
• 🔧 Проверку уровня масла и хладагента.
• 📊 Проверку рабочих параметров (давление, температура).
• 🔄 Замену осушителей (влагопоглотителей).

Стоимость годового контракта на обслуживание — 10-20% от стоимости чиллера.

Чиллеры для частного дома: стоит ли?

Для коттеджа площадью 200-500 м² возможна установка небольшого чиллера (мощность 15-30 кВт) с воздушным охлаждением, работающего на фанкойлы (внутренние блоки в комнатах). Альтернатива — системы VRV/VRF (мультисплит), но чиллер подходит, если нужно централизованное охлаждение и возможность обогрева (чиллер с тепловым насосом).

Плюсы чиллера для дома: можно скрыть фанкойлы в подвесной потолок, нет внешних блоков на фасаде (только один чиллер на крыше). Минусы: высокая стоимость (от 400 000 руб) и сложность монтажа.

Для большинства домов до 200 м² проще и дешевле установить сплит-системы.

«Установили чиллер + фанкойлы в коттедже 350 м². Затраты на оборудование и монтаж составили 1,2 млн руб. Электричество летом (июль-август) выходит около 8 000 руб/мес. Но зато тишина в комнатах, нет висящих внутренних блоков. И зимой чиллер работает как тепловой насос, греет водой тёплые полы (экономия газа 30%).» — владелец дома.

Ответы на частые вопросы

❓ Что лучше: чиллер или VRV-система? Чиллер + фанкойлы дают больше гибкости (можно установить в одном здании любые по типу фанкойлы — настенные, кассетные, канальные), но система дороже и сложнее. VRV (мультизональная система) проще в монтаже, но ограничена по длине трассы.

❓ Можно ли использовать чиллер зимой? Да, если он имеет функцию «тепловой насос» (реверс) или использует свободное охлаждение (free-cooling). Для работы на охлаждение зимой (серверные) нужен низкотемпературный контур (гликоль).

❓ Как часто нужно обслуживать чиллер? Профилактический осмотр — раз в месяц (визуально), сервисное обслуживание с разборкой — раз в год (перед летним сезоном).

❓ Какой срок службы у чиллера? У качественных (Trane, Carrier, Daikin) — 20-25 лет. У китайских — 7-10 лет.

Чиллеры — это эффективное решение для централизованного охлаждения больших зданий и технологических процессов. При выборе учитывайте тип охлаждения (воздушное — проще, водяное — тише и экономичнее), холодопроизводительность (с запасом 15-20%), энергоэффективность (COP от 3,5). Доверяйте проектирование и монтаж профессионалам, иначе система будет работать некорректно. Для частных домов чиллер оправдан только при площади более 300 м² или особых архитектурных требованиях (отсутствие внешних блоков на фасаде). В остальных случаях — сплит-системы или VRV.
