Крановые рельсы: выбор профиля для подкранового пути

Почему крановый рельс выбирают по расчету

Подкрановый путь работает в условиях повторяющихся вертикальных и горизонтальных нагрузок. На него влияют масса крана и груза, режим работы оборудования, разгон и торможение тележки, перекосы, состояние колес и точность монтажа. Поэтому решение о профиле нельзя принимать только по грузоподъемности крана или по аналогии с соседним цехом. Исходные данные должен проверить проектировщик, а поставщик — подтвердить наличие требуемого профиля, длины и комплекта крепления.

У крановых рельсов широкая опорная часть и форма головки, рассчитанная на контакт с колесами подъемно-транспортного оборудования. Распространенные профили КР70, КР80, КР100 и КР120 различаются геометрией и массой. Большее обозначение не означает автоматического преимущества: избыточный профиль повышает стоимость и может потребовать изменения балки, крепежа и узлов сопряжения. Оптимален вариант, который соответствует проектной нагрузке и конструкции основания.

Какие исходные данные собрать

В техническом задании указывают тип и грузоподъемность крана, режим эксплуатации, колесную базу, расчетные усилия, длину пути и конструкцию подкрановой балки. Важны условия среды: открытая площадка, отапливаемый цех, влажность, агрессивные вещества и перепады температуры. Для реконструкции добавляют результаты обследования существующего пути, фактическую колею, профиль прежнего рельса и состояние опорных элементов.

Далее определяют мерные длины. Количество стыков стремятся сократить, но возможности перевозки и монтажа должны быть реальными. Если рельсы требуется резать, сверлить или готовить торцы, эти операции лучше включить в спецификацию заранее. Заводская или складская подготовка по согласованным размерам обычно снижает объем работ на высоте и уменьшает риск ошибок на объекте.

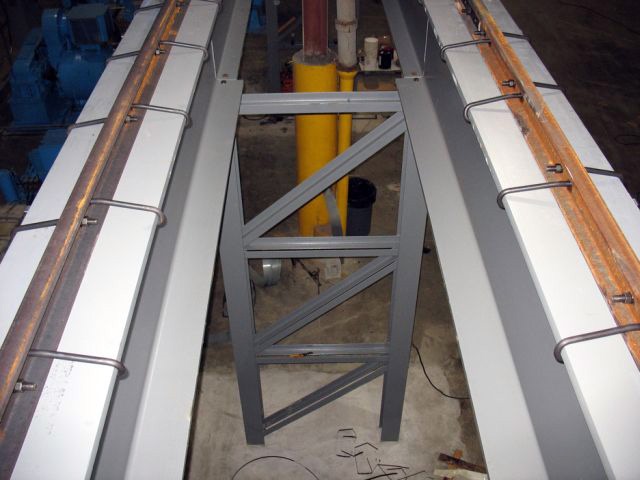

Крепление — часть системы

Работоспособность пути зависит не только от самого рельса. Клеммы, прижимные планки, болты, подкладки и упругие элементы должны соответствовать профилю и проектной схеме. Жесткое крепление передает нагрузки иначе, чем регулируемый или упругий узел. Нельзя произвольно заменять деталь «похожей»: несовпадение размеров может вызвать смещение нити, ускоренный износ колес и ослабление соединений.

Перед тем как купить рельсу крановую, полезно направить поставщику не только название профиля, но и чертеж узла, перечень крепежа, требования к обработке и график поставки. В ответном предложении должны быть четко разделены стоимость металлопроката, подготовительных операций, упаковки и перевозки. Так проще сравнить предложения по полной цене комплекта, а не по одной строке прайса.

Логистика, приемка и монтаж

Крановые рельсы относятся к длинномерным грузам. Маршрут, тип транспорта, способ увязки и возможность разгрузки необходимо согласовать до отгрузки. На площадке готовят ровное место для складирования и траверсы подходящей длины. Сбрасывать рельсы или поднимать их за одну точку нельзя: деформация усложнит выверку пути.

При приемке проверяют профиль, длину, количество, маркировку и состояние поверхности. Отдельно осматривают подошву, головку, торцы и выполненные отверстия. До окончательного закрепления контролируют прямолинейность, отметки, ширину колеи и взаимное положение нитей. Стыки размещают по проекту, а крепеж затягивают в установленной последовательности.

После ввода в эксплуатацию путь нуждается в регулярном осмотре. Контролируют ослабление креплений, местный износ головки, смещение рельса, состояние стыков и геометрию колеи. Своевременная регулировка обходится дешевле аварийной остановки крана. Поэтому качественная поставка — лишь первый этап; расчет, точный монтаж и обслуживание вместе формируют надежность подкрановой системы.
